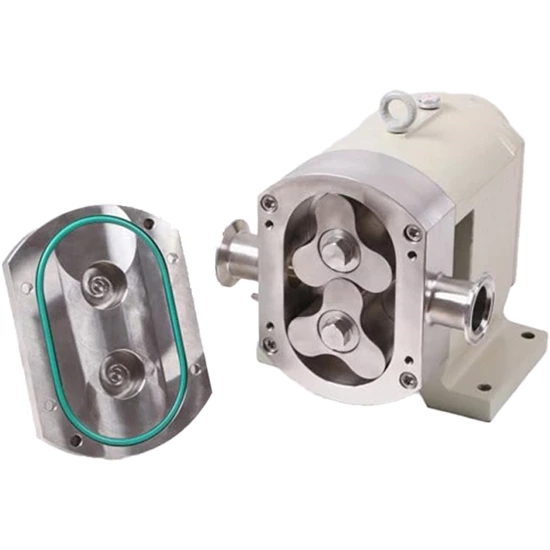

Bomba de rotor sin ángulo muerto

Contacta ahora

Introducción a la bomba de rotor sanitaria:

La bomba de rotor sanitaria es un tipo de bomba de desplazamiento rotatorio especialmente utilizada para transportar productos de alta viscosidad investigada y desarrollada por Yuanya Company. Se aplica principalmente en industrias como la alimentaria, la de bebidas, la química, la médica, etc. Al integrar los últimos conceptos de diseño sanitario, los productos pueden satisfacer los crecientes requisitos de saneamiento y limpieza en diferentes condiciones de servicio.

La tecnología de fabricación especializada y la precisión de mecanizado de los productos han alcanzado un nivel avanzado a nivel internacional, lo que hace que su calidad sea más estable con alta eficiencia y buena seguridad, y se convierta en la opción preferida de los clientes de todo el mundo.

La bomba de rotor sanitaria es un tipo de bomba de desplazamiento, que también se denomina bomba de leva, bomba coloidal, bomba de tres paletas y bomba de transporte universal. Realiza el propósito de transportar fluidos a través de la transformación periódica de múltiples unidades de transporte de volumen fijo dentro de la cámara de trabajo.

Principio de funcionamiento de la bomba de rotor sanitaria:

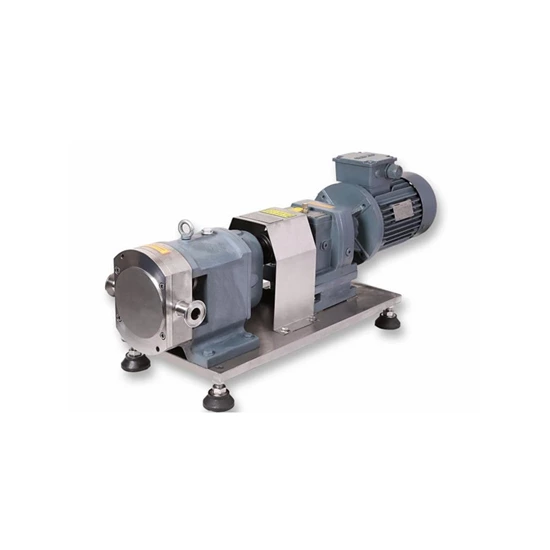

Rotor Pump + Explosion Proof Device

Como se muestra en la figura, debido al movimiento continuo de los dos rotores, los medios se transportan al puerto de descarga en la dirección del flujo volumétrico a través del rotor y luego se eliminan después de la presurización.

Se puede ver que cuanto más rápida sea la velocidad de rotación de los dos rotores, mayor será el caudal de la bomba. Por lo tanto, el caudal de la bomba es directamente proporcional a la velocidad de rotación del rotor. Si se cambia la dirección de rotación de los dos rotores, la bomba de levas puede transportar los medios en una dirección inversa sin dañar las piezas.

Clasificación de la bomba de rotor sanitaria:

Rotor Pump + Explosion Proof Device

En la actualidad, las bombas de rotor sanitarias se pueden clasificar aproximadamente en dos tipos según la forma estructural: las que tienen una estructura vertical y las que tienen una estructura horizontal. Como se muestra en la figura A, la entrada y la salida de la bomba son paralelas a la dirección horizontal, y la línea central de los dos rotores es perpendicular a la dirección horizontal. Esta estructura se llama estructura horizontal. La estructura vertical es opuesta a la estructura horizontal. La entrada y la salida son perpendiculares a la dirección horizontal, y la línea central de los dos rotores es paralela a la dirección horizontal, como se muestra en la figura B.

En aplicaciones prácticas, generalmente se utiliza la bomba de rotor sanitaria de estructura horizontal. Dado que la entrada y la salida son horizontales, es beneficioso para la conexión con las tuberías y la eficiencia de trabajo es alta. Debido a que la bomba de rotor sanitaria con una estructura vertical ocupa menos espacio, este tipo de estructura también se seleccionará en un entorno de trabajo específico.

Características de la bomba de rotor sanitaria:

1. Sanitario y seguro

La estructura aerodinámica del rotor y la cavidad del cuerpo de la bomba son planas y lisas sin ningún rincón muerto de residuos.

Hay sellos de junta tórica en ambos extremos del rotor y el eje para evitar de manera efectiva que los materiales ingresen en el espacio entre el eje y el orificio del eje. Las piezas que entran en contacto con los materiales están hechas de acero inoxidable que cumple con los estándares de higiene, y la goma de sellado es goma no tóxica.

Hay un sello mecánico y un sello de aceite entre el cuerpo de la bomba y la caja de engranajes, y la mancha de aceite no ingresará ni salpicará en la cámara de la bomba para garantizar un transporte higiénico y seguro de los medios.

2.Larga vida útil

Durante el uso, no se producen colisiones fuertes ni fricción de metal entre los rotores y entre el rotor y la cámara de la bomba de rotor, lo que mejora la vida útil.

Debido a la alta precisión de fabricación, la vibración es pequeña, el funcionamiento es estable y la vida útil del sello aumenta en consecuencia.

Se compran cojinetes de alta resistencia de marcas de primera línea y los engranajes helicoidales se someten a un pulido fino y un tratamiento térmico para lograr una larga vida útil y un bajo nivel de ruido.

3.Amplia gama de aplicaciones

La fuerza de corte sobre el medio transportado es pequeña y la velocidad de rotación del rotor es generalmente de 40-400 r/min. La bomba de rotor sanitaria puede transportar medios con una amplia gama de viscosidades, así como fluidos con viscosidades de hasta 2 millones de CP.

Debido al diseño razonable del espacio entre los dos rotores, la suspensión, las partículas sólidas y los fluidos fácilmente cristalizables en el medio transportado se pueden transportar de forma segura a través del espacio.

Después de equiparlo con un convertidor de frecuencia, puede controlar el caudal y puede servir como una bomba dosificadora común.

La bomba móvil puede bombear una variedad de materiales en barriles con un vacío de succión de -0,08 MPa.

4. Altamente eficiente, ahorra energía y es respetuoso con el medio ambiente.

La práctica ha demostrado que el consumo de energía de la bomba de rotor para uso sanitario es equivalente al 50%-70% del de otras bombas de su tipo, lo que permite ahorrar energía social.

El espacio entre los rotores y entre el rotor y la cámara de la bomba de rotor para uso sanitario es pequeño. Incluso si se transportan fluidos de baja viscosidad, el flujo de retorno generado es pequeño (el flujo de retorno es proporcional al espacio), lo que hace que el flujo de la bomba sea más estable, la eficiencia mayor y la fuerza de succión mejor.



Requerimientos de instalación

1. El diámetro interior del tubo de entrada debe ser un tamaño mayor que el diámetro de entrada de la bomba de rotor. El diámetro interior del tubo de salida debe ser igual o mayor que el diámetro interior de la salida de la bomba de rotor.

2. Está estrictamente prohibido utilizar un filtro tipo Y o un filtro de tubería. El área de filtración efectiva del filtro debe ser más de 2 veces mayor que el diámetro de entrada de la bomba.

3. La distancia de instalación horizontal de la entrada de la bomba es de 3 metros. Está estrictamente prohibido instalar y utilizar una válvula de bola civil (su estabilidad es deficiente y el diámetro de su tapón es demasiado pequeño).

Estructura del cabezal de la bomba de rotor sanitario y descripción de las piezas:

Rotor Pump + Explosion Proof Device

The sanitary rotor pump head is mainly composed of two same rotors,twodriving shafts, pump body, gear box, etc.

Descripción de las piezas:

No. Nombre Material Cantidad   No. Nombre Material Cantidad
1 Tornillo de bloqueo de la tapa de la bomba 304 4-8   21 Tapa de ventilación   1
2 Tapa de la bomba 304/316L 1   22 Placa de cubierta del cojinete trasero QT250 2
3 Junta tórica de la tapa de la bomba Flúor/gel de sílice/tetrafluoruro 1   23 Tornillo de bloqueo de la placa de cubierta del cojinete trasero 304 8
4 Tuerca de bloqueo del rotor 304/316L 2   24 Junta tórica de la placa de cubierta de la caja de cambios Nitrilo 1
5 Junta tórica de la tuerca de bloqueo del rotor Flúor/gel de sílice/tetrafluoruro 2   25 Pasador de ubicación de la placa de cubierta de la caja de cambios 431 2
6 Rotor 304/316L 2   26 Placa de cubierta de la caja de cambios QT250 1
7 Tornillo de bloqueo del cabezal de la bomba 304 4-8   27 Hola enchufe   1
8 Pasador de ubicación del rotor 304/316L 4   28 Sello de aceite del marco   1
9 Cabeza de la bomba 304/316L 1   29 Placas de cubierta de la caja de cambiosTripulación 304 8
10 Anillo dinámico del sello mecánico 304/316L 2   30 Viga delantera de alta resistencia   2
11 Anillo estático del sello mecánico 304/316L 2   31 Eje auxiliar 304/316L/431 1
12 Tornillo de bloqueo del sello mecánico 304 8   32 Chaveta plana de eje auxiliar   1
13 Tornillo de bloqueo de la placa de cubierta del cojinete delantero 304 8   33 Huso 304/316L/431 1
14 Placa de cubierta del cojinete delantero QT250 2   34 Conducción con llave plana   1
15 Junta tórica de la placa de cubierta del cojinete delantero Nitrilo 2   35 Cojinete trasero de alta resistencia   2
16 Marco de aceite del bastidor   2   36 Engranaje helicoidal   2
17 Pasador de ubicación del cabezal de la bomba 431 2   37 Arandela de tuerca redonda   1
18 Caja de engranajes QT250 1   38 Manguito de expansión   1
19 Lente de inmersión en aceite   1   39 Tuerca redonda   1
20 Anillo de elevación del cabezal de la bomba   1

Desplazamiento de bomba de rotor sanitaria

El desplazamiento de la bomba de rotor sanitaria se refiere al volumen del medio descargado después de que los dos ejes de transmisión en la bomba impulsan los dos rotores para girar durante un ciclo, que generalmente se expresa en unidades como ml/r, L/r, etc. El desplazamiento de la bomba de rotor sanitaria depende del volumen geométrico de la cavidad interna cerrada. Los tamaños estructurales internos de las bombas instaladas con diferentes formas de rotores son diferentes, por lo que el desplazamiento también es diferente.

Caudal de la bomba de rotor sanitaria

1. Caudal teórico

El caudal teórico se refiere al volumen del medio transportado por unidad de tiempo durante el proceso de trabajo de la bomba de rotor sanitaria sin considerar la pérdida por fuga, que es:

Caudal teórico = desplazamiento X velocidad de rotación X tiempo

2. Caudal real

El caudal real se refiere al valor calculado después de considerar la pérdida por fugas durante el proceso de funcionamiento de la bomba sanitaria. Generalmente, la eficiencia volumétrica está entre el 80% y el 90%.

Caudal real = caudal teórico X eficiencia volumétrica

Rotor Pump + Explosion Proof Device

Tabla de selección de rendimiento:

Desplazamiento
(I/D)
Velocidad de rotación
(rpm)
Caudal
correspondiente (L/H)
Potencia (Kw) Presión (Mpa) Viscosidad máxima
(CP)
Tamaño estándar
(mm)
Formulario de conector
0.05 40-500 120-1500 0.55-0.75 0.1-1.2 200 million φ25 Brida de rosca Olamp
0.1 40-500 240-3000 1.5 0.1-1.2 200 million φ32
0.15 40-500 320-4000 1.5-2.2 0.1-1.2 200 million φ32
0.2 40-500 480-5400 1.5-3 0.1-1.2 200 million φ32
0.35 40-450 840-9450 2.2-4 0.1-1.2 200 million φ51
0.45 40-450 950-10500 4 0.1-1.2 200 million φ51
0.65 40-400 1560-14000 5.5-7.5 0.1-1.2 200 million φ63
0.8 40-400 1750-17000 5.5-7.5 0.1-1.2 200 million φ63
1.1 40-400 2400-23500 7.5-11 0.1-1.2 200 million φ76
1.75 40-400 3800-37800 11-15 0.1-1.2 200 million φ76
2.2 40-400 4750-47500 15-18.5 0.1-1.2 200 million φ89
2.7 40-400 5800-58000 18.5-22 0.1-1.2 200 million φ89
3.65 40-400 7900-78500 22-30 0.1-1.2 200 million φ102
5.2 40-400 11300-110000 37-55 0.1-1.2 200 million φ102
