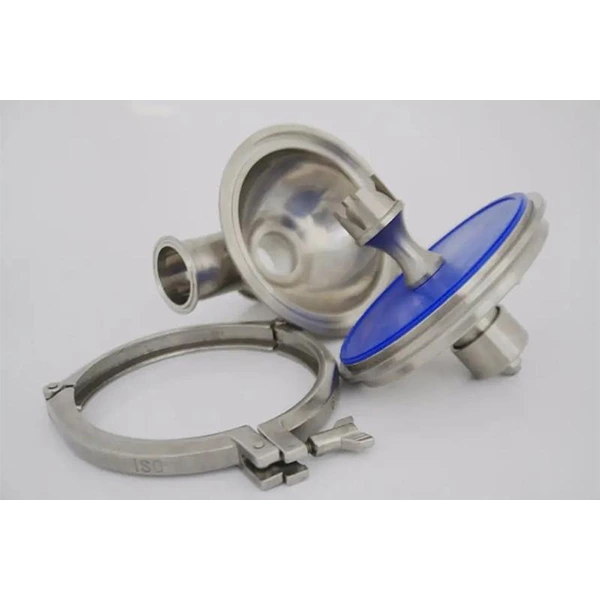

Serie CPM Válvulas de contrapresión automatizadas neumáticas con extremos TC sanitarios Válvula de presión constante
- Lugar de origen:
- Wenzhou, China
- Conexión:
- Soldadura a tope, Tri-clamp, Roscado, Unión
- Estándar o no estándar:
- SMS, DIN11850, DIN11851, 3A
La válvula de presión constante CPM sanitaria se utiliza para mantener una presión constante de entrada y salida. La CPMI-2 (válvula de presión constante que ajusta la entrada) mantiene una presión constante en la línea de producción en la entrada de la válvula. Este tipo CPMI-2 se utiliza detrás de separadores, intercambiadores de calor o válvulas de alivio. La CPMO-2 (válvula de presión constante que ajusta la salida) puede mantener una presión constante en la tubería del proceso de producción en la salida de la válvula. Este tipo CPMO-2 se utiliza para la parte delantera de la máquina de llenado. Se aplica ampliamente a muchos campos, como cerveza, bebidas, alimentos lácteos, jugos de frutas, farmacia, productos biológicos, etc.
| Estándar | SMS, DIN11850, DIN11851, 3A | |
| Piezas en contacto con el material | Acero inoxidable 304/acero inoxidable 316L | Se proporciona con informe de inspección de material. |
| Material Piezas sin contacto | SS304 | |
| Tamaño | 1” a 2,5”, DN25-DN65 | |
| Conexión | Soldadura a tope, Tri-clamp, Roscado, Unión | |
| Tipo | CPMI-2 | |
| CPMO-2 | ||
| Diafragma superior | EPDM,Buna | Todos los materiales de sellos importados cumplen con la norma FDA21CFR117.2600 |
| Diafragma inferior | EPDM+PTFE | |
| Presión máxima | ≤10 bar (145 psi) | |
| Presión de aire de suministro | ≤8 bar (116 psi) | |
| Rango de temperatura | EPDM, diafragma superior de Buna para 14 ~203 °F (-10 ~ 95 ℃) | |
| Diafragma inferior de EPDM+PTFE para 14 ~ 284 °F (-10 ~ 140 ℃) | ||
| Rango de flujo KV | Apertura total (P=1 bar) aproximadamente 23 m3/h | |
| Caudal bajo (P=6 bar) aproximadamente 2 m3/h | ||
| Tratamiento de superficies externas | Ra32~64 µm (0,8~1,6 µm) | |
| Tratamiento de superficies internas | Ra16~32 µm (0,4~0,8 µm) | |
Principio de funcionamiento
La serie de válvulas de control de presión constante se opera con aire comprimido, el funcionamiento de la válvula en serie no necesita depender de ningún sensor en la tubería, solo se requiere un dispositivo regulador de presión y una tubería de entrega de producto para el sistema de monitoreo de presión. Un sistema de vástago de válvula de diafragma puede responder rápidamente y cambiar la posición del vástago de la válvula en relación con la posición del vástago de la válvula para mantener el valor de presión preestablecido. Cuando la presión del producto de entrega aumenta, la válvula se abrirá y viceversa, la presión del producto se reduce, la válvula se cerrará.
Especificaciones técnicas:
Presión máxima: ≤10 bar (145 psi)
Presión mínima: 0 bar (0 psi)
Presión de aire de suministro: ≤8 bar (116 psi)
Rango de temperatura:
EPDM, diafragma superior de Buna: 14 ~203 °F (-10 ~ 95 ℃)
Diafragma inferior de EPDM+PTFE: 14 ~ 284 °F (-10 ~ 140 ℃)
Requisitos de calidad del aire comprimido para actuadores utilizados
1. Conexión de aire comprimido: Tubo de aire equipado con conexión de aire BSP R1/8” o BSP R1/4”
2. Tamaño máximo de partícula: 0,01 mm
3. Contenido máximo de aceite: 0,08 ppm
4. Punto de rocío: temperatura atmosférica 10℃ (14°F) o inferior
5. Contenido máximo de agua: 7,5 g/kg
Opciones
1. La conexión puede ser soldada a tope, triple abrazadera, roscada, unión u otras a pedido.
2. El tipo puede ser CPMI-2 y CPMO-2
3. El tamaño disponible es de 1” a 2,5”, DN25-DN65
4. El material puede ser SS304 o SS316L.
Ventaja
1. Sin rincones muertos, sin estancamiento.
2. Admite limpieza en línea CIP y también se puede desmontar para limpiar.
3. Admite esterilización en línea SIP, antes de que la temperatura caiga por debajo de los 60 ℃
4. El material puede ser SS304 y SS316L
